1 需求背景分析

    随着目前xxx业务的多样化，传统数据保护方案已经不能满足目前信息化发展的业务保护需求，同时数据又是极易被遭到破坏，有可能是人为的因素，也可能是由于各种不可预测的因素，主要包括以下几个方面：

   1. 硬件故障：计算机是一个机器，其硬件是整个系统的基础。由于使用不当或者计算机产品质量不佳、配件老化等原因，计算机的硬件可能被损坏而不能使用。例如，硬盘的磁道损坏。

   2. 软件故障：由于用户使用不当或者系统的可靠性不稳定等原因，计算机软件系统有可能瘫痪，造成数据错乱或者丢失，无法使用。

   3. 人为误操作：这是人为的事故，不可能完全避免。例如，在使用DELETE句的时候，不小心删除了有用的数据。

   4. 破坏性木马与病毒：病毒是系统可能遭到破坏的一个非常重要的原因。随着信息技术的发展，各种病毒也随之泛滥。现在，病毒不仅仅能破坏软件系统，还可能破坏计算机的硬件系统。

   5. 自然灾害：例如大火、洪水、地震等不可抗因素造成的灾难。

传统数据保护方案已经不能满足xxx的业务保护需求，xxx逐步建设完成了虚拟化平台，物理平台，多校区数据中心等，数据保护工作变得越来越复杂，对重要系统的保护手段缺乏，对核心数据保护不完善，对xxx的数据保护工作带来了极大不便，给xxx数据中心带来多个维度的数据保护方面的挑战：

虚拟化平台的保护：传统数据保护解决方案更适用于纯物理环境，应用在虚拟化环境下会产生严重问题：资源争用严重影响用户业务；无法精准恢复数据，恢复效率低。

连续数据保护的挑战：传统数据保护方案的性能提升速度远远跟不上数据量增长的速度学校为此付出了更多的计算资源、网络带宽资源，以及更长的恢复时间，无法满足学校快速恢复业务系统动作，保障数据安全的要求。

2 容灾备份方案设计原则

根据XXX的需求和业务特点，在数据备份与灾难恢复管理方案的设计中，我们从以下几点出发，作为方案设计的原则，从而保证整个方案的针对性和合理性。

符合行业技术潮流和发展方向

软件产品符合国际主流的技术和发展方向，符合未来大数据管理的要求和虚拟化应用的扩展具有很长的技术寿命。

尽量减少对正常的业务系统的影响

 在资源争用环境下尽量不占用虚拟化环境的资源，符合节约资源合理分配的要求

支持快速恢复和精细化恢复

通过技术提供有效的恢复方式，降低应用的停顿时间，数据恢复粒度变小，减少大数据量的恢复时间

全面性

要求方案首先要能够管理现有所有环境,从异构的环境、异构平台和异构应用都能提供一体化的恢复和管理模式，从物理服务器环境到虚拟化环境，从操作系统、应用数据库到文件数据，并能够支持主流的虚拟化平台及保护技术，可以提供统一的管理，与现有设备兼容，并能兼容个流行厂商的存储设备与方案。提供备份和系统瞬间挂载多样保护能力，全面性直接决定了方案的可行性。

数据恢复的可靠性

备份的数据系统具有可靠的恢复能力，快照瞬间挂载特性可随时验证切换演习，具有完善的数据监控和可恢复验证体系。

系统的安全性

备份系统能够提供全面的安全体系，从生产数据、备份数据和备份系统的管理都应该具有高可靠的安全保障体系，保证数据的安全。

3 容灾备份方案设计

考虑到XXX当前的应用，以及实际投入的情况，我们建议采用混合架构环境下的集中备份方案，该方案采用容灾备份一体化列产品作为备份服务器，。

容灾备份一体化的客户端会按照按策略，将应用系统重要数据源源不断地备份到信中心内置的备份存储上，管理员可以在统一的备份恢复管理平台上进行物理环境和虚拟化环境的数据备份恢复任务管理和操作，当应用系统数据需要恢复时可以根据时间点恢复需要的数据。基于该方案，还可以帮助客户解决以下数据中心环境的数据保护挑战问题：

   1、混合环境下统一数据保护的问题：容灾备份一体化支持针对现代数据中心环境下传统物理服务器环境的统一数据备份恢复，解决物理环境和应用下的数据保护及广泛兼容性支持等问题；同时还支持主流虚拟化平台环境的统一数据备份恢复，解决虚拟化平台下数据保护带来的资源争取问题及数据恢复效率问题。

  2、数据量大的问题：容灾备份一体化支持全局重复数据删除技术，通过源端重复数据删除，以降低大数据量备份对网络带宽的占用和要求，同时缩短备份窗口时间，让更多的数据在更少的时候内得以备份保护；同时，通过全局重复数据删除技术，最大化为客户节省存储资源，最大化提升客户每一GB存储空间的投资价值。

  3、备份数据一致性的问题：建立具有跨平台、多应用备份保护的统一安全备份解决方案，支持Windows、Linux、等主流操作系统，32位与64位异构硬件平台一体化的备份解决方案。支持SQL Server、Oracle、Domino、Exchange Server、Sybase、Active Directory等关键业务数据库的持续数据保护和定时热备，支持恢复到任意时间点，数据恢复演习等。客户可以根据数据热点的情况进行分级策略有效的保障热点数据，统一解决应用环境复杂性的要求。

  4、恢复复杂性和恢复效率的问题：在容灾备份一体化本身提供瞬间挂载恢复和基于时间点的浏览恢复两种模式，即可根据客户业务系统灾难恢复的要求进行响应，针对重要系统和数据，可选择采用最新的数据直接挂载起来使用，应用快速切换恢复，保证系统的不间断，响应业务系统应急的要求。

  5、管理复杂性的问题：结合容灾备份一体化All-in-One-Web 的管理优势，实现数据保护管理的高度统一与简化，统一物理环境与虚拟化环境的数据保护、统一备份与恢复的管理流程、统一本地数据保护与异地数据保护、统一在线数据与离线数据的保护，降低现代数据中心环境下数据保护整体的管理复杂性。

4 方案特色

全面：通过容灾备份一体化一套方案，就可以保护企业复杂的IT环境，全面覆盖当前市场上主流的操作系统、虚拟化平台、数据库等应用，实现所有平台的统一管理。

高效：容灾备份一体化通过精心设计的重删、LAN-Free备份和恢复、Instant Recovery、细粒度恢复等技术，整体备份效率比传统产品快120%以上。

经济：容灾备份一体化通过整合功能打造统一数

专注：在各行业中深耕多年的容灾备份一体化，始终致力于为用户打造高效可靠、便捷经济的数据保护服务。而众多客户的共同选择，也充分证明了容灾备份一体化的数据保护实力。

据保护解决方案，在为用户提供优质服务的前提下，打造数据保护成本优势。

集成：容灾备份一体化可无缝集成容灾备份一体化 Cloud，为大型垂直组织或多分支用户提供高效的统一或共享灾备云服务。

4.1 远程复制（D2D2R）

为避免因自然灾害等意外情况而导致的本地数据丢失情况，异地数据容灾也是企业数据保护的一大常见命题。容灾备份一体化支持通过远程复制技术，将本地数据同步到异地，实现异地数据保护。此异地数据容灾方案也称为“D2D2R”。

远程复制流程包括两部分：首先，对生产数据进行本地备份，容灾备份一体化将生产机中的数据备份到本地介质服务器的OFS卷中。其次，在本地和异地数据中心之间创建远程复制链路，基于远程复制任务，将本地OFS卷中的备份数据同步到异地的容灾备份一体化介质服务器中，从而为生产数据提供双重保护。

当本地的生产数据或者备份数据丢失或损坏时，容灾备份一体化远程复制提供三种灵活的恢复方式，将同步到异地的数据恢复到本地介质服务器或者生产机中：

1)  源端操作，恢复同步数据到源介质服务器：在源端控制台正常运行的前提下，支持用户将同步到异地的数据直接恢复到本地的介质服务器中，此过程也称“反向同步”。

2)  源端操作，恢复同步数据到客户端：VPN网络环境中，支持用户基于源端管理控制台，将同步到异地的数据恢复到源端的生产服务器中。

3)  目的端操作，恢复同步数据到客户端：容灾备份一体化支持在目的端获取授权后，将同步数据恢复到目的端的客户端中，从而实现数据应急使用。通过授权方式，确保目的端数据恢复的安全。

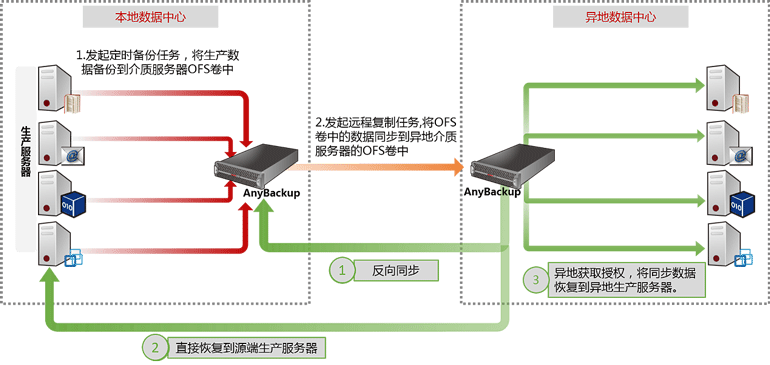

图12远程复制工作流程示意图

远程复制功能特性如下：

l  支持三种远程复制模式，即：一对一，一对多，多对一。

l  远程复制粒度为定时备份任务。支持同步各应用类型的定时备份任务所产生的数据，包括文件、邮件、操作系统、数据库、虚拟化平台。

l  支持块级断点续传，当数据同步中断后，下次进行数据同步时可从断点开始传输，提升数据同步效率。

l  支持内外网同步，可以通过VPN或IP地映射网络环境进行远程复制。

三种远程复制模式的示意图如下：

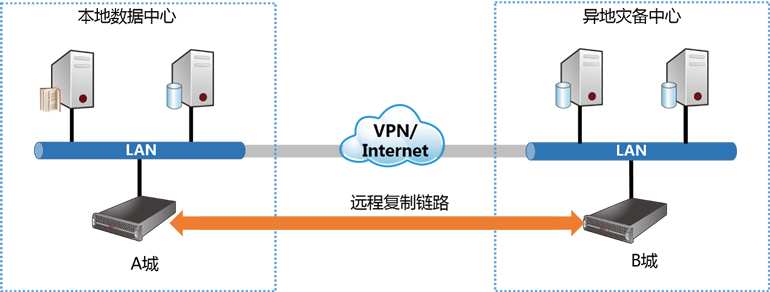

图13远程复制（一对一）

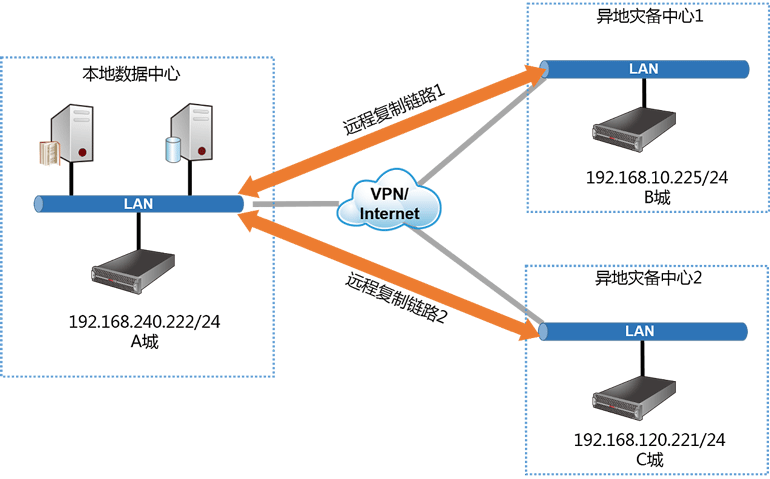

图14远程复制（一对多）

4.2混合IT环境的全面数据保护

容灾备份一体化 6.0全面支持物理服务器环境和多虚拟化平台下的数据保护，降低因混合IT环境而需要多套数据保护方案带来的成本压力和管理复杂性；同时支持各种主流平台下的系统、数据库及文件数据的保护，也支持主流的虚拟化平台的保护，并可对物理服务器及虚拟化平台下的备份数据进行瞬间挂载恢复，提供业务应急的能力和数据快速恢复能力；针对现代数据中心，还能够提供对各种主流存储系统平台进行统一的存储快照保护及管理，全面覆盖现代数据中心的数据保护维度。

4.3无间断的数据保护

业务中断将会给组织带来巨大的经济损失，因此，定时备份早已无法满足核心业务RPO要求。容灾备份一体化的CDP（持续数据保护）和云容灾功能，RPO目标可接近于0。

持续数据保护：提供第三代CDP应用容灾方案，确保本地IT系统故障时能快速应急接管。

4.4多中平台兼容性

容灾备份一体化兼容多种平台，可随客户心意，集中保护异构的IT环境，简化部署和管理。

操作系统：容灾备份一体化支持Microsoft? Windows、Linux?、AIX、Sun? Solaris、HP?-UX、中标麒麟?、红旗?等在内的诸多操作系统，还支持浪潮?、曙光?、H3C?、华为?服务器硬件下的操作系统。

虚拟化平台：容灾备份一体化广泛兼容VMware?、Microsoft?Hyper-V、Huawei? FusionSphere、H3C? CAS、KVM、Citrix? XenServer、云宏? CNware等主流的虚拟化环境。

数据库系统：容灾备份一体化可集成Oracle?、Oracle? RAC、Oracle? Exadata、Microsoft? SQLServer、MySQL?、Windows?Active Directory、Microsoft? Exchange Server、PostgreSQL、IBM? DB2、IBM? Domino、Sybase?、GBase、达梦等数据库系统。

冲破传统备份窗口限制

信息化发展带来了数据的爆炸性增长，IDC就曾报告数据在以每年50%的速度增长。为了跟上数据增长节奏，保证数据备份按时完成，容灾备份一体化提供重删高级特性，在打造卓越备份性能的同时，不影响生产活动。

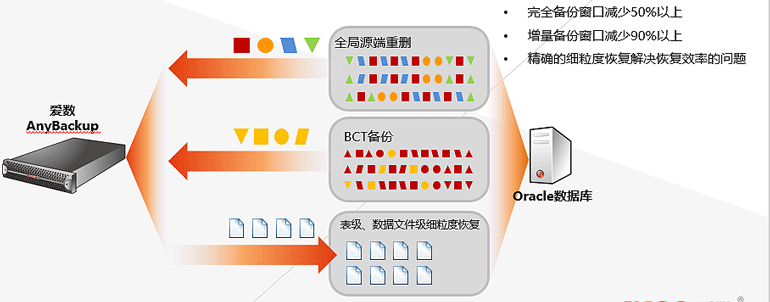

第三代重复数据删除技术：持续优化的重删技术，性能提升200%以上，累积重删比高达99%，最大限度缩减所需备份数据，提升数据保护和存储效率。

4.5 细粒度恢复

当灾难发生需要进行恢复时，恢复时间目标（RTO）是十分重要的，而传统的恢复方案必须将整个备份集恢复出来，这就海量数据的备份恢复变得极其困难。而很多情况下，用户只需要恢复备份集中的部分数据，因此进行更细粒度恢复的需求就变得更加迫切，容灾备份一体化 6.0 提供了 VMware 虚拟机级别和文件级别恢复、Oracle 单表级别恢复、Exchange Server单邮件级别恢复、操作系统备份文件级的恢复方式，使得恢复时间大大缩短，是大数据量环境下数据保护变得更加有效。

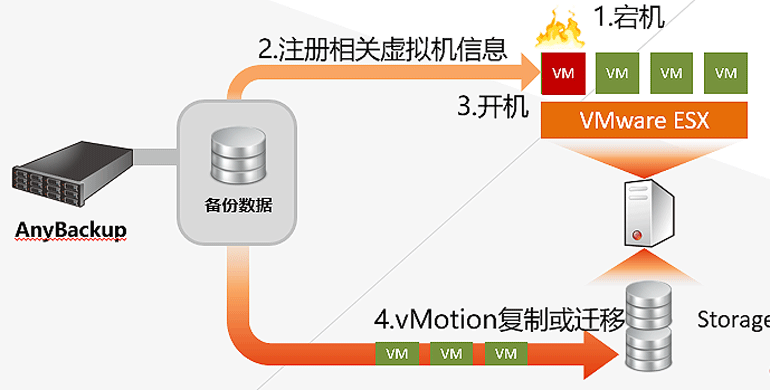

即时恢复：在紧急情况下，可通过挂载的方式，在几分钟内就可恢复TB级VMware虚拟机，能够在灾难发生时，大幅减少虚拟机业务停顿时间，降低生产损失。

细粒度恢复：可精准恢复任意单个文件、数据库单表等，做到有的放矢，再也不用无休止的恢复无关数据。

4.6最大限度减少成本

容灾备份一体化 6.0基于统一的管理控制台，对物理环境和虚拟化平台环境提供统一的数据保护管理，对传统存储平台和新型的软件定义存储平台提供统一的数据保护管理，对本地和异地灾备系统提供统一的灾备业务和数据管理，对多个备份站点提供统一的远程监管平台进行统一运维管理。基于统一的备份容灾管理平台，降低了混合IT环境下数据保护的复杂度，降低了方案本身部署、运维管理的复杂度，降低用户的投资成本。

统一方案：容灾备份一体化一体化的产品形态，集成式购买可降低总体购买成本。

Wed管理平台：简化备份和恢复操作流程，实现一个平台统一管理、监控整个系统的灾备情况，降低运维和管理成本。

弹性扩展：当存储容量无法满足需求时，可通过Scale-out扩展方式将容量扩展至PB级，避免推倒从来，节约投资成本、提升产品性能。
